Analyse informatique - présentation

% Analyse informatique % Division des enseignements en informatique % janvier 2017

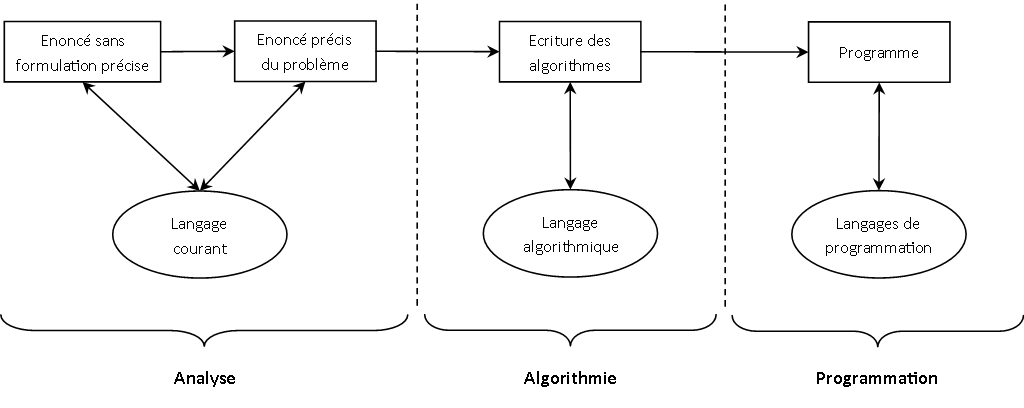

Introduction

Motivations

• Pas d'usure des logiciels
• Erreurs humaines uniquement
• Obsolescence d'un logiciel causée par
  • des logiciels plus performants
  • de nouveaux usages

Quelques chiffres

• Coût d'un logiciel :
  • maintenance = 53%
  • correction bogues = 17%

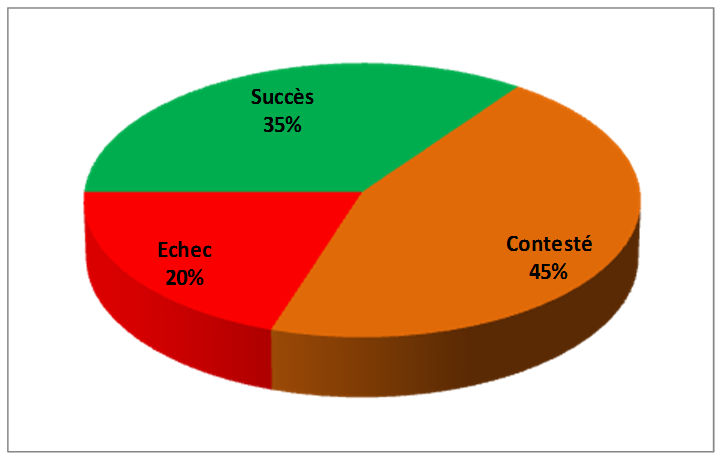

Quelques chiffres

Le besoin

• Outils d'aide à la modélisation pour :
  • élaborer la structure des programmes
  • s'assurer que les exigences initiales ont bien été respectées
  • maintenir les logiciels

Le programme

1. Programmation orientée objet
2. Présentation d'UML
3. Etude de plusieurs diagrammes UML
4. Cycles de développement

Organisation

• 4 séances de 3h

• projet à faire à la maison

Programmation orientée objet

Paradigmes de programmation

• Plusieurs manière de programmer
  • programmation impérative : suite d'instructions
  • programmation fonctionnelle : composition de fonctions
  • programmation orientée objet : définition d'interactions entre structures d'objets
  • ...

1- faire fondre le beurre
2- lorsque le beurre est fondu ajouter le chocolat
3- ajouter les oeufs

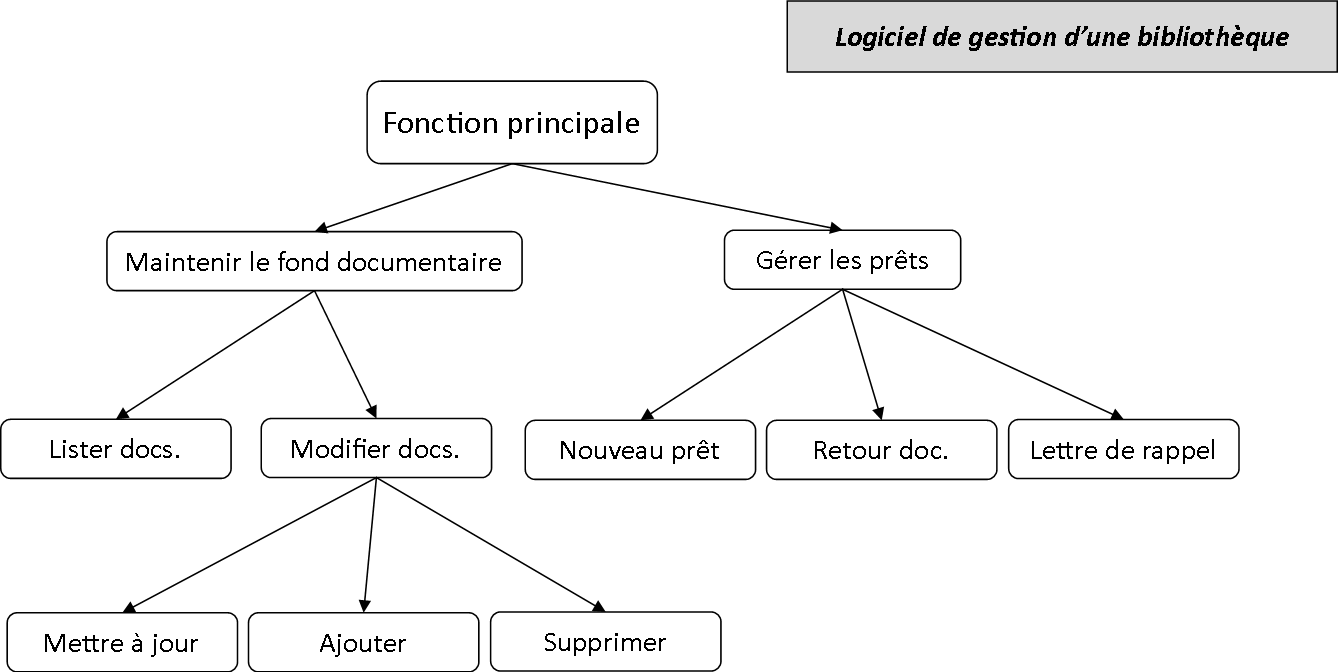

Programmation fonctionnelle

• Apparition dans les années 1960

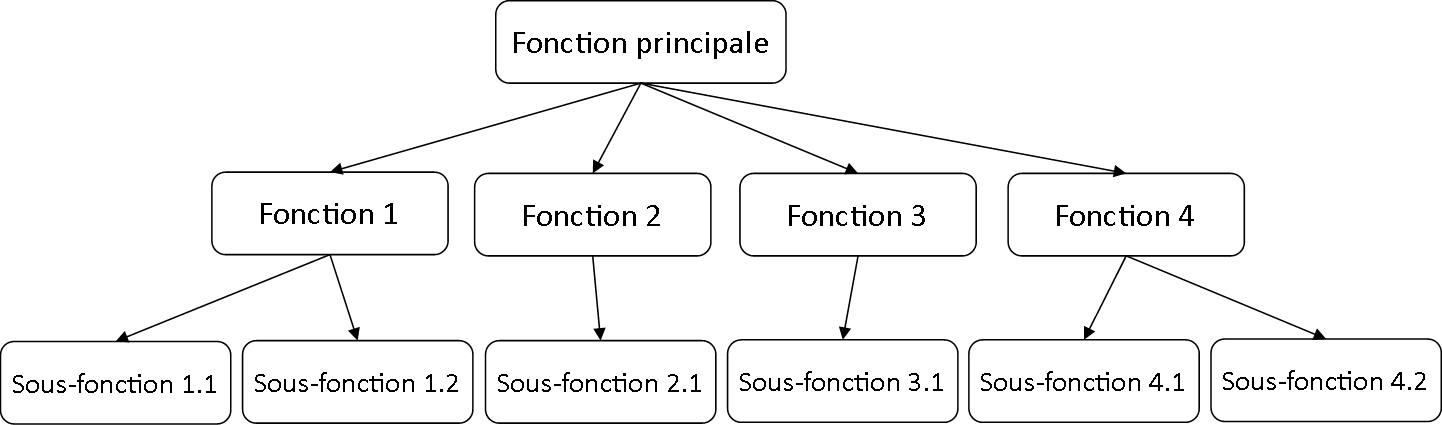

• Programme découpé en fonctions, elles-mêmes découpées en sous-fonctions...
• Approche descendante

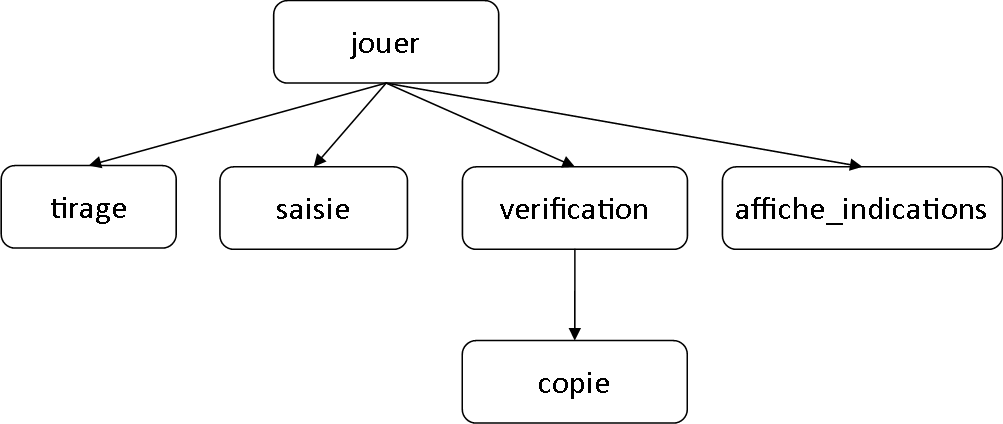

Exemple

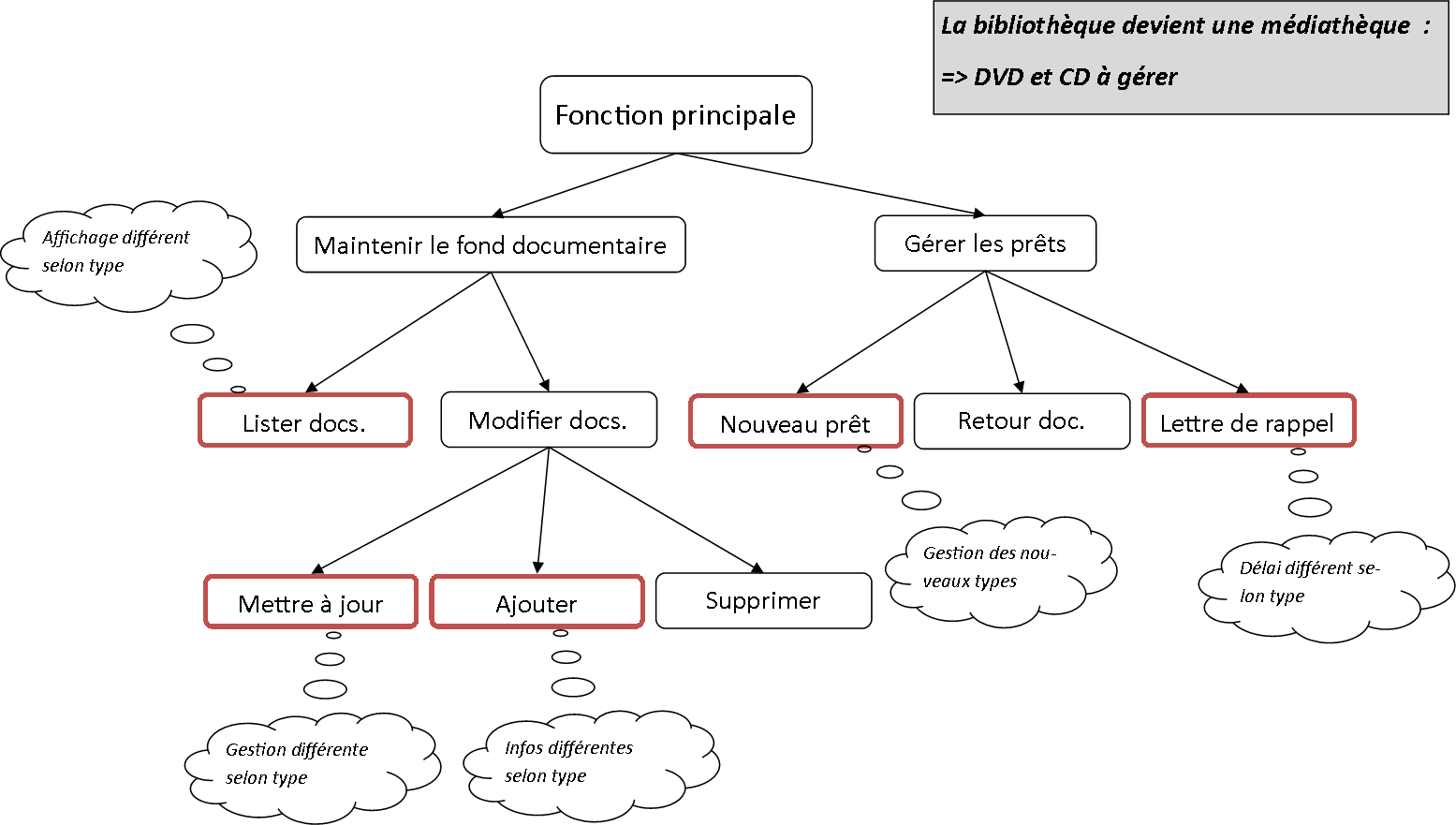

Limites de la programmation fonctionnelle

Limites de la programmation fonctionnelle

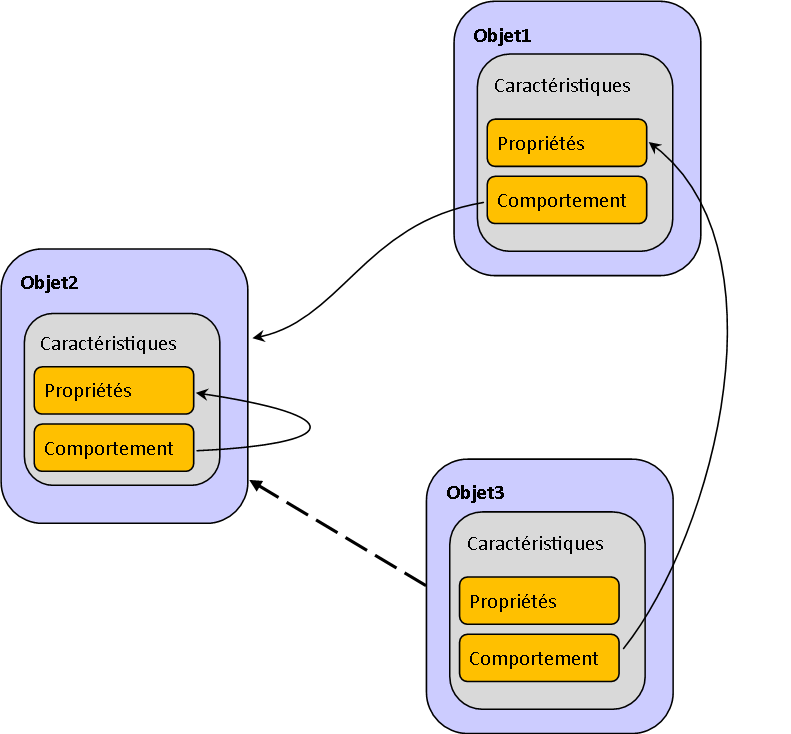

Programmation orientée objet

• Développement dans les années 1980
• Décrit les structures de base du système et leurs interactions
• Approche ascendante

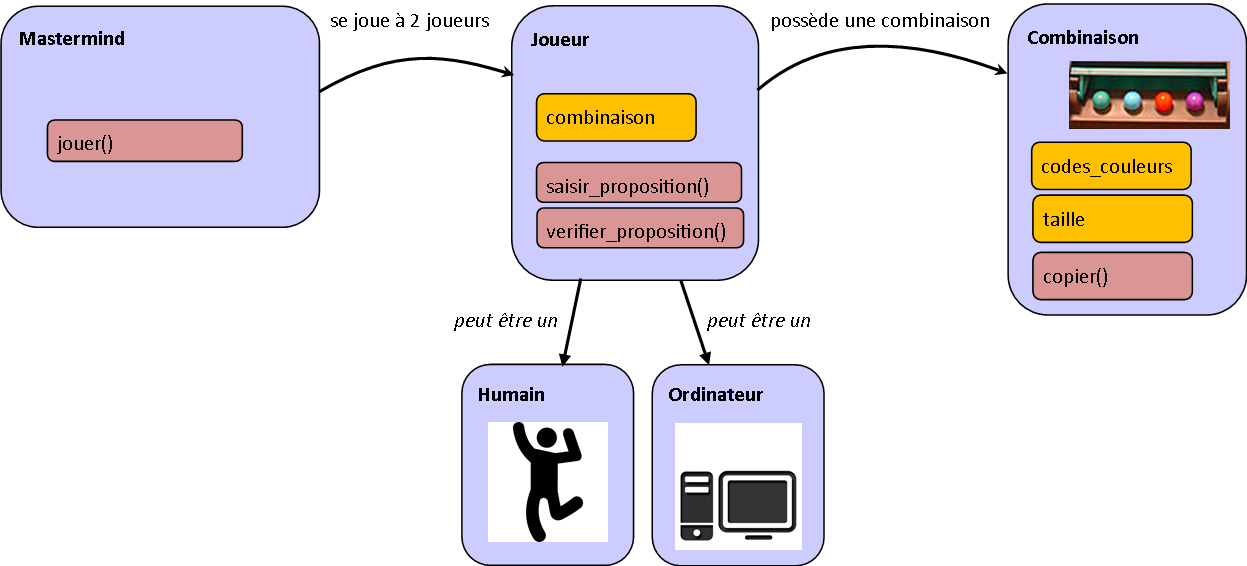

Exemple

Fonctionnel vs. Orienté objet

• Approche fonctionnelle plus intuitive
• Approche objet facilement réutilisable et maintenable
• Résolvent les mêmes problèmes

Concepts de l'orienté objet - l'objet

Objet : entité autonome, aux frontières précises, décrit par une collection de propriétés et de traitements associés

• Un objet possède une identité, un nom
• Un ensemble d'attributs caractérisent l'état de l'objet
• Un ensemble d'opérations en définit le comportement

Exemples d'objets

Concepts de l'orienté objet - la classe

Classe : type abstrait de donnée destiné à décrire une structure d'objets, caractérisé par des attributs et des méthodes

• Objet créé selon le modèle d'une classe
  • Objet = instance de classe

Exemples de classes

• Point
• Bouton
• Personne

Concepts de l'orienté objet - l'encapsulation

Encapsulation : concept qui consiste à masquer les détails de l'implémentation d'un objet à son utilisateur

• Partie visible de l'objet appelée interface
• Garantie l’intégrité des données
• Principe facilitant l’évolution des applications

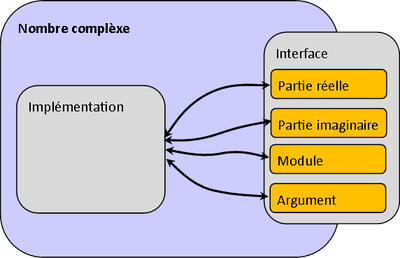

Exemple d'encapsulation

Exemple d'encapsulation

Concepts de l'orienté objet - l'héritage

Héritage : principe autorisant le création d'une classe dérivée à partir d'une classe existante

• Attributs et méthodes de la classe existante transmis à la classe dérivée
• Classe mère / classe fille
• Principe encourageant la réutilisation

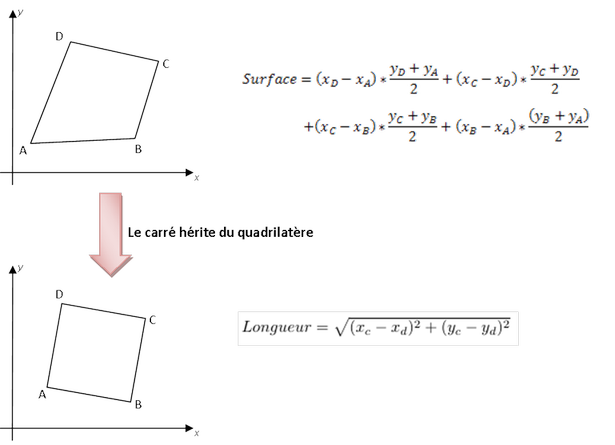

Exemple d'héritage

Concepts de l'orienté objet - le polymorphisme

Polymorphisme : faculté de pouvoir redéfinir dans une classe dérivée les méthodes héritées de la classe parente

• Permet une programmation plus générique
• Dans le cas de l’héritage : spécifier un comportement général

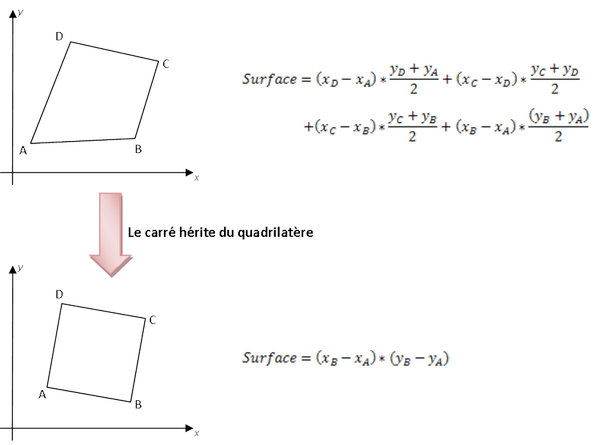

Exemple de polymorphisme

Modélisation orienté objet

• En résumé, l'approche objet c'est :
  • objets, classes, encapsulation, héritage, polymorphisme
  • des facilités pour faire évoluer les programmes
• Mais :
  • pas toujours très intuitif
  • quelle représentation pour ces structures/concepts ?

Présentation d'UML

Naissance d'un langage de modélisation

Naissance d'un langage de modélisation

Généralités

• Langage graphique de conception orienté objet
• Couvre l'intégralité des systèmes informatiques
  • utilisation, conception, déploiement
• Compréhensible par l'homme et par la machine
• Standard largement adopté par l'industrie

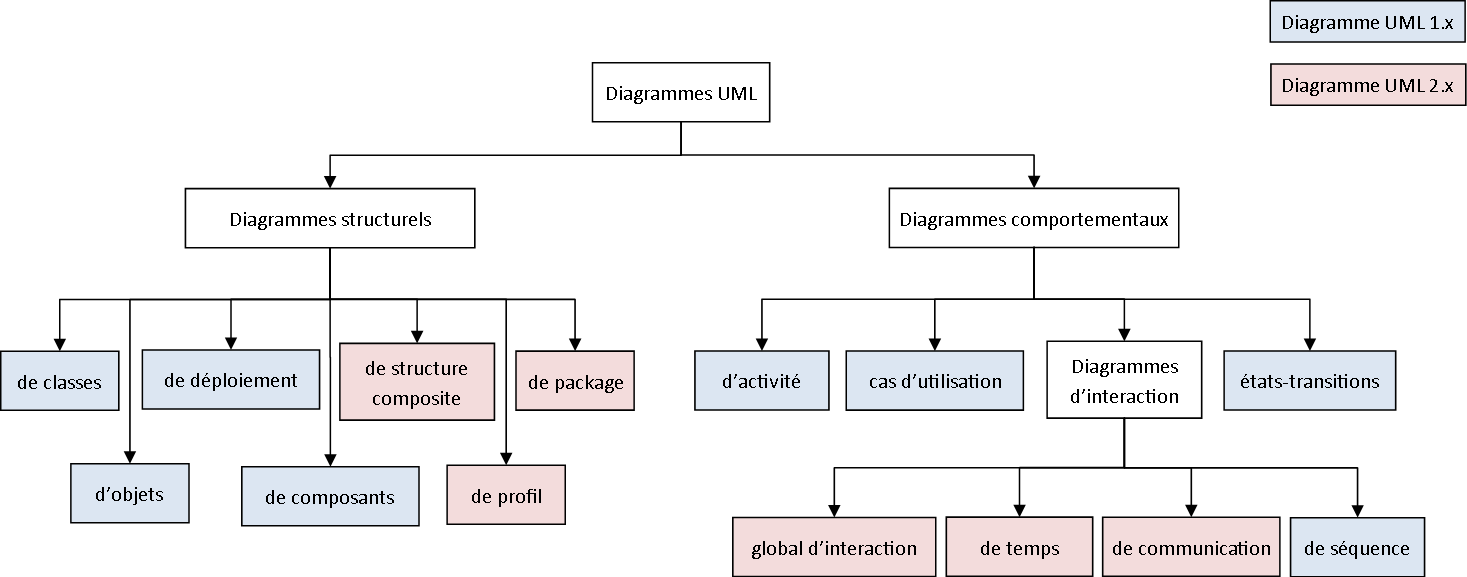

Les diagrammes UML

Les diagrammes UML

• 14 diagrammes en version 2.5
  • 7 diagrammes struturels : composants du système et fonctionnalités permises
  • 7 diagrammes comportementaux : intéractions entre les éléments d'un système

UML

• En résumé, UML c'est :
  • un langage graphique de conception orientée objet
  • contitué de diagrammes accompagnés d'explications
  • pas une méthode

Le diagramme de cas d'utilisation

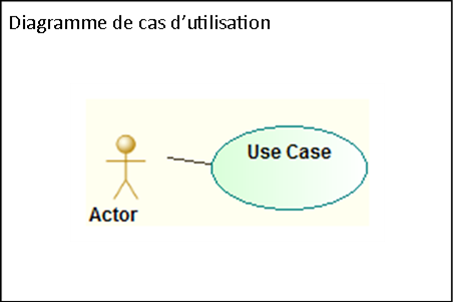

Le diagramme de cas d'utilisation

• Structurer le besoin de l'utilisateur
  • Représentation des attentes de l'utilisateur
  • Définition du périmètre de l'application (=frontière)

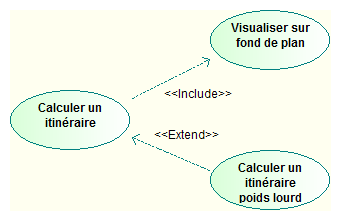

Le cas d'utilisation

• Action (=> verbe à l'infinif)

• Structuration possible en sous-cas d'utilisation
  • inclusion = obligatoire
  • extension = optionnel

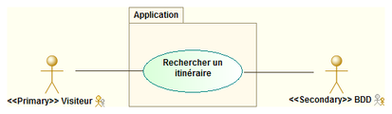

Les acteurs

• Personne ou système en interaction avec le système
• Identifié
• 2 catégories :
  • acteur principal : exprime une attente vis à vis du système
  • acteur secondaire : est sollicité par le système

Les acteurs

Liens entre acteurs

• La généralisation

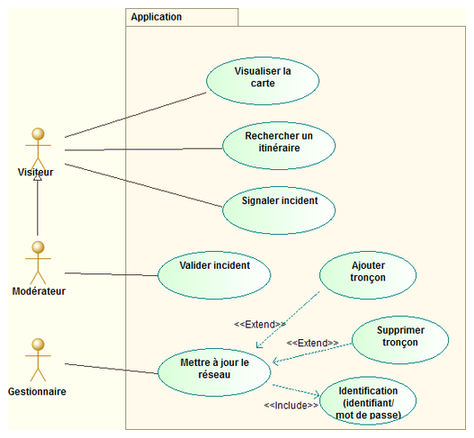

Exemple

Description textuelle

• Nécessaire pour
  • Détailler un cas d'utilisation (entrées/sorties...)
  • Préciser une chronologie
• Comprend
  • Identification : nom, objectif, acteurs, dates, responsable
  • Description : pré-condition, scénario, post-conditions
  • Spécifications non fonctionnelles

Exercices

1. 1. 1.

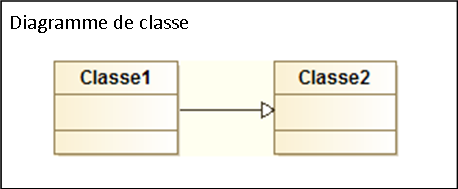

Le diagramme de classes

Diagramme de classes

• Représenter les structures de données
  • classes et liens entre classes...
  • mise en oeuvre des concepts de l'orienté objet
  • modélisation statique

Elements de bases

• La classe = structure de données abstraite
  • nom (au singulier)
  • attributs
  • méthodes

• L'association

Les attributs

• Visibilité : public (+), privé (-), protégé (#)
• Type : integer, float, string, date, boolean, ...
• Multiplicité : [2], [3], [*]...
• Valeur par défaut : =valeur_par_defaut
• Attribut dérivé =

{-, #, +} nom_attribut : type_attribut {[multiplicite]} {=valeur_par_defaut}

Les attributs dérivés

• Dont la valeur dépend des autres attributs
  • pas d'affectation

Les méthodes

• Signature d'une méthode

{-, #, +} nom_methode ({nom_param1: type_param1, nom_param_2: type_param2, ...}) {: type_retour}

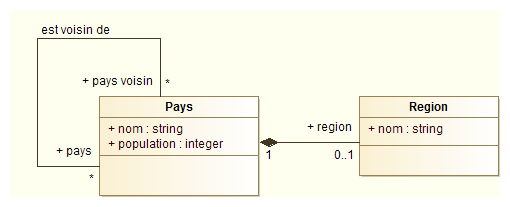

Les associations

• Types d'associations
  • association (simple)
  • héritage
  • agrégation
  • composition
• Cardinalité :
  • 0..1
  • 1
  • *
  • 1..*
  • M..N
  • N

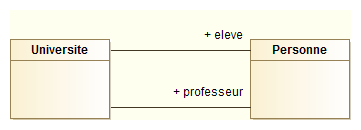

L'association simple

L'héritage

• Concept orienté objet du même nom
• Attributs et méthodes automatiquement transmis à la classe fille

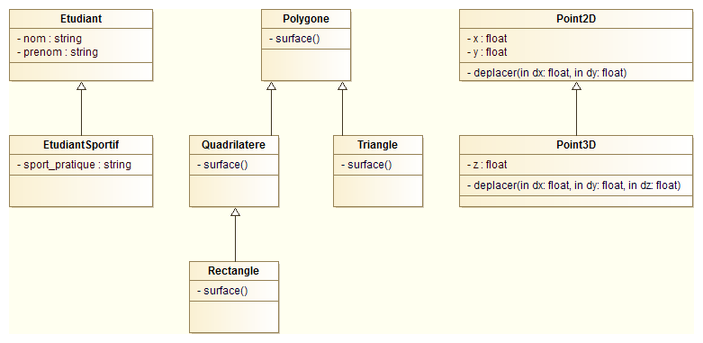

Exemples d'héritage

Agrégation-composition

• Composition = agrégation forte

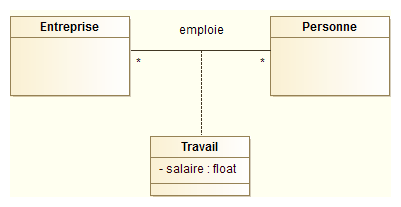

Les classes associations

• Classe avec des informations sur une association

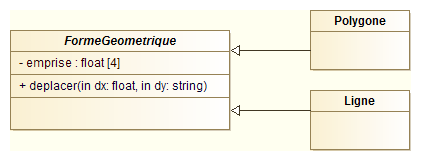

Les classes abstraites

• Classe qui ne peut être instanciée

Exercice

1. 1. 1.

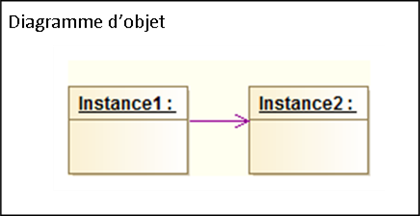

Le diagramme d'objets

Le diagramme d'objets

• Représenter les objets du système à un instant donné
  • illustrer le diagramme de classe
  • détailler un aspect particulier

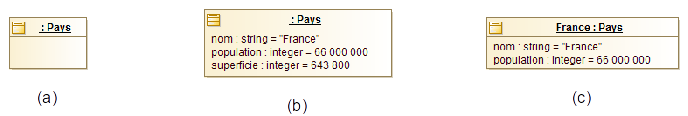

Les objets

• Objet = instance de classe
  • Nom de l'objet souligné : nom_objet:NomClasse
  • Attributs avec une valeur : attribut: type = valeur
  • Méthodes non représentées

Les liens

• Lien = instance d'association
  • Liens simples uniquement
  • Pas d'héritage
  • Cardinalité de 1 toujours
  • Nom du lien souligné

Exemple

Exemple

Exercices

Le diagramme de paquetage

Le diagramme de paquetage

• Représenter l'organisation en paquetages
  • paquetage = ensemble d'éléments UML fournissant un service cohérent
  • utile pour structurer les gros projets

Dépendances entre paquetages

Exemple

Exemple

Le diagramme de déploiement

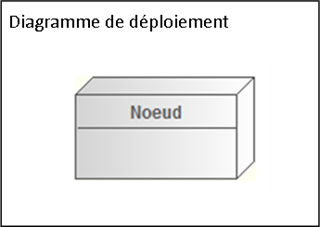

Diagramme de déploiement

• Décrire la configuration physique des matériels
  • répartition des composants
  • interractions entre noeuds

Noeuds et composants

• Noeud = élément physique du système
• Composant = unité logicielle autonome
  • diagramme de composant : vue de haut niveau sur un système
• Artifact = fichier présent sur un noeud et matérialisant la présence d'un composant

Exercice

1. Station météo

Le diagramme d'activité

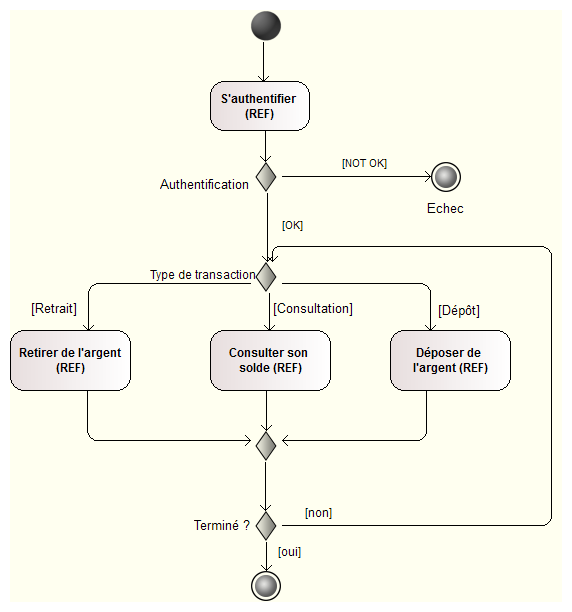

Diagramme d'activité

• Décrire les enchaînements d'actions lors d'une fonctionnalité importante
  • un cas d'utilisation
  • une méthode importante

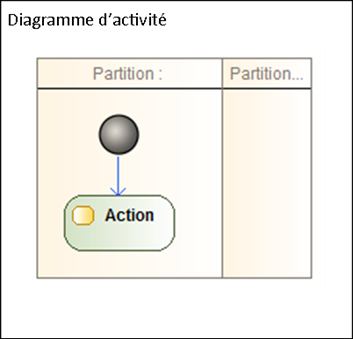

Eléments de base

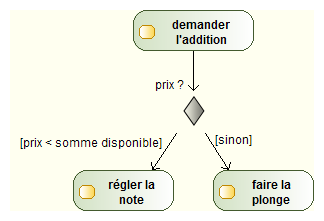

Branchement conditionnel

• Activités dépendantes du résultat d'un test

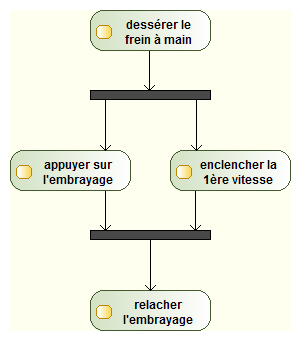

Transitions concurrentes

• Activités effectuées en parallèle
• Join = séparation de branches d'activités
• Fork = resynchronisation des branches d'activités

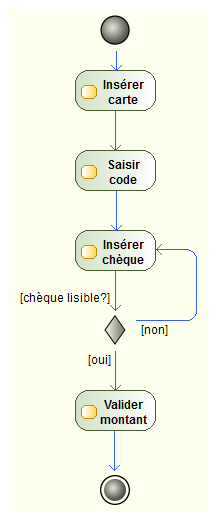

Exemple

Exemple

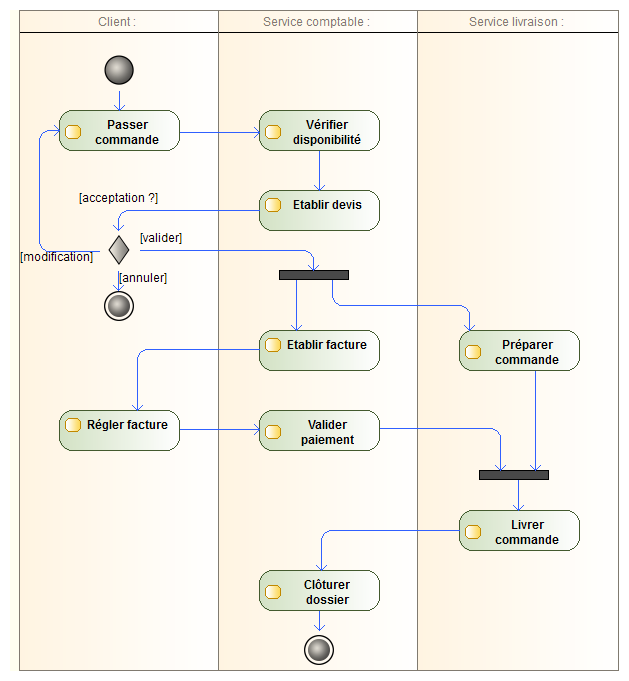

Couloir d'activités

Exercice

1. Mousse au chocolat
2. GPS de navigation

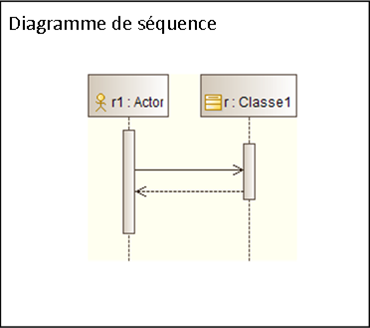

Le diagramme de séquence

Diagramme de séquence

• Décrire les interactions entre entités lors d'une fonctionnalité importante
  • un cas d'utilisation
  • une méthode importante

Activation des objets

• Axe du temps du haut vers le bas
• Ligne de vie des objets
  • périodes d'activation

Echanges de messages

• Flux de données échangés
  • envoi d'un message =appel de méthode
  • réponse =retour de méthodes
  • numérotation optionnelle des messages échangés
• Types de messages :
  • synchrone : attente d'une réponse
  • asynchrone : pas de réponse/retour
  • de retour : valeur renvoyée suite à message synchrone
  • création / destruction

Types de messages

Cadre d'interaction

• Partie du diagramme associée à une modalité d'exécution
  • opt : condition de test (si en programmation)
  • alt : plusieurs conditions de test (si / sinon si...)
  • loop : répétition d'un échange de messages
  • par : fragments exécutés en parallèle
  • ref : passage par un autre diagramme de séquence

Exemple

Exercice

1. Correspondance diagramme de classes / diagramme de séquence

Le diagramme d'états-transitions

Diagramme d'états-transitions

• Représenter les états possibles d'un objet et les transitions entre eux
  • utile lorsque l'état d'un objet dépend de son hitorique
  • symbolique proche de celle du diagramme d'activité

Etats et transitions

• Etat stable
• Transition instantannée

Conditions de garde

• Plusieurs transtions possibles à partir d'un état

Transitions refléxives

• Transition laissant l'objet dans le même état

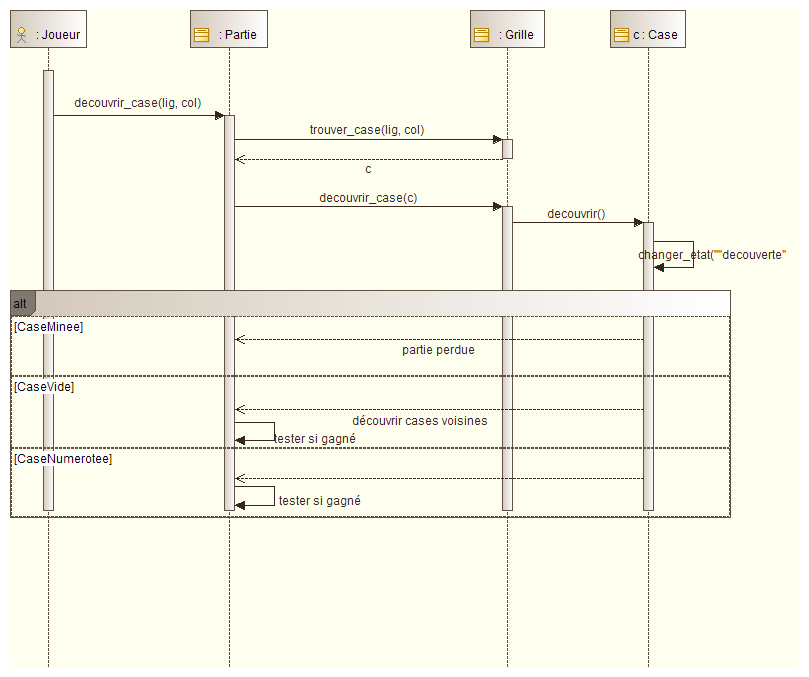

Exercice

1. Démineur

UML et méthodologie

• UML est un langage

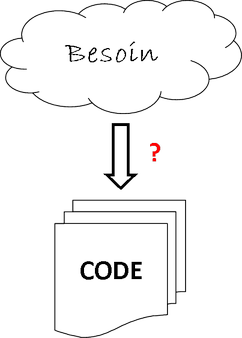

Du besoin au code

Qualité d'un logiciel

• Capacité fonctionnelle
  • réponse aux besoins explicites et implicites
• Facilité d'utilisation
  • ergonomie, gestion des utilisations incorrectes
• Fiabilité
  • exactitude des résultats, tolérance aux pannes
• Performance
  • temps de réponse, débit
• Maintenabilité
  • effort nécessaire pour corriger ou transformer
• Portabilité
  • aptitude à fonctionner dans un nouvel environnement

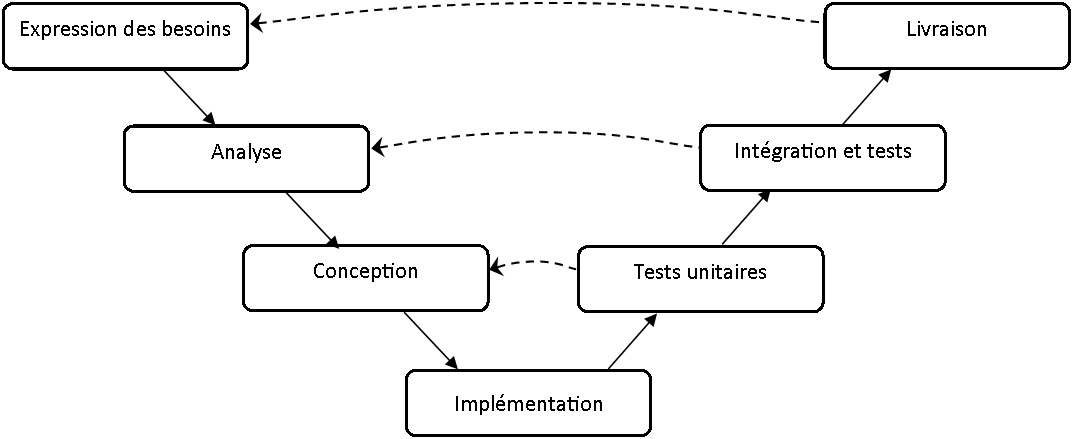

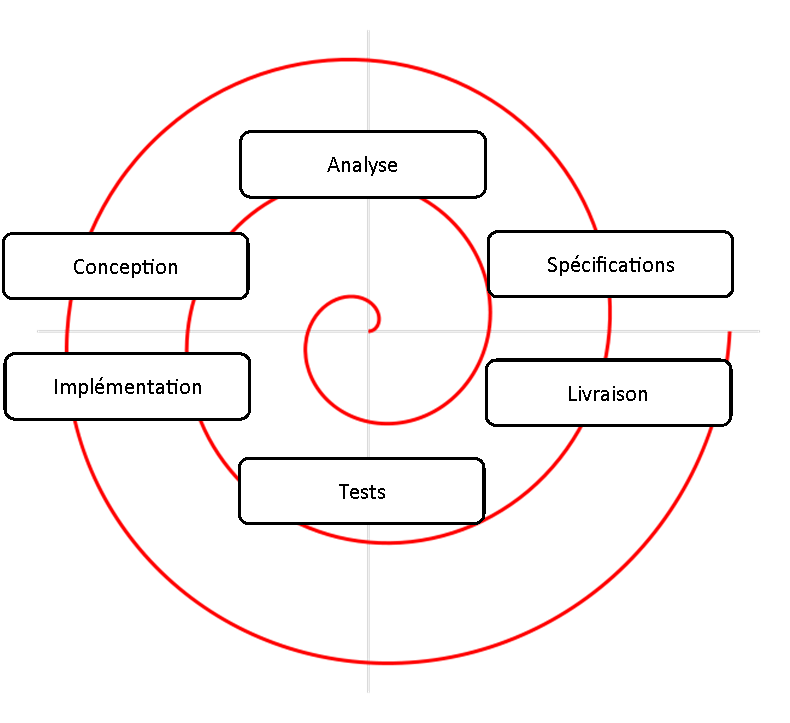

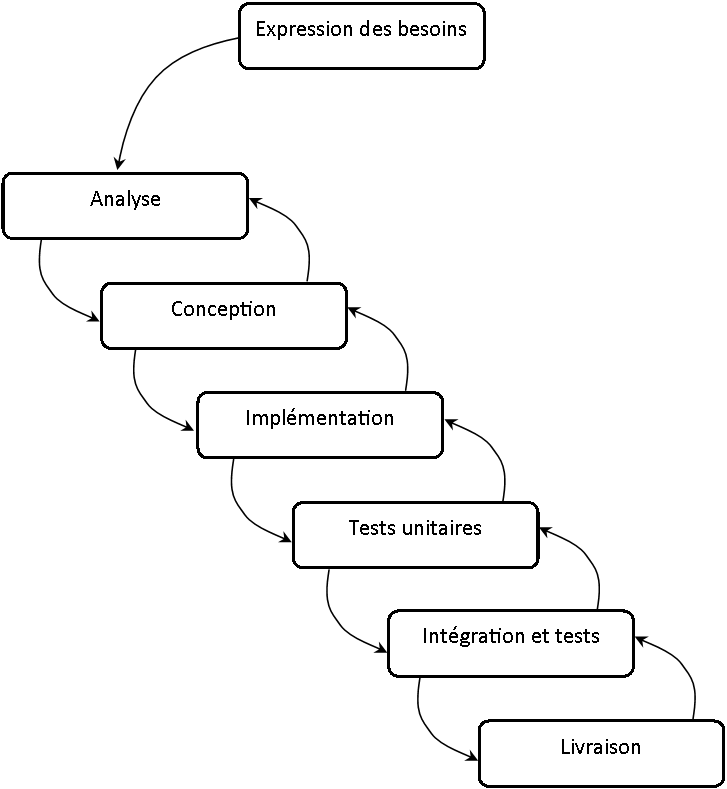

Cycles de développement

Cycles de développement

Méthodes de développement

• Quelques méthodes de développement utilisant UML :
  • Le processus unifié (PU, UP, RUP, AUP...)
  • La méthode minimale
  • La méthode extreme programming (XP)

Le processus unifié

• Basé sur UML
• Guidé par les besoins des utilisateurs
• Centré sur l'architecture logicielle
• Itératif et incrémental

Le processus unifié

• Guidé par les besoins des utilisateurs
  • modèles UML dérivés des cas d'utilisation
• Marche à suivre :
  1. réaliser un ébauche grossière de l'application
  2. identifier les fonctions essentielles
  3. adapter l'architecture pour prendre en compte ces fonctionnalités
  4. tester
  5. recommencer
• S'y prendre en plusieurs fois et affiner le modèle par étapes

Le processus unifié

eXtreme Programming

• Client maîtrise d'ouvrage
• Livraisons au plus tôt
• Tests de toutes les fonctionnalités
• Amélioration continue de la structure interne

eXtreme Programming

• Programmation
  • développement guidés par les tests
  • conception simple
  • remaniement
• Collaboration
  • programmation en binôme
  • responsabilité collective du code
  • règles de codage
  • intégration continue
• Gestion de projet
  • Client sur site
  • Rythme durable
  • Livraisons fréquentes
  • Planification itérative

Appartée sur les tests

• Tests unitaires
  • écrits éventuellement avant le code
  • guider et rythmer la conception
  • documenter le code
• Tests fonctionnels
  • absence d'anomalie
  • fonctionnalités livrées
  • = recette
